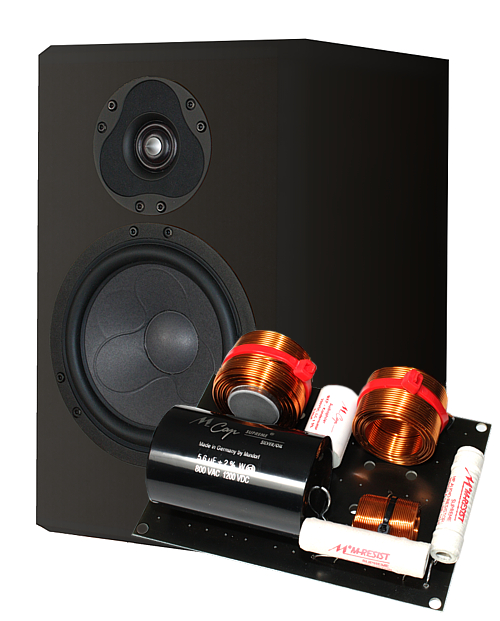

PCA 720R (Sæt med alt, undtaget kabinet)

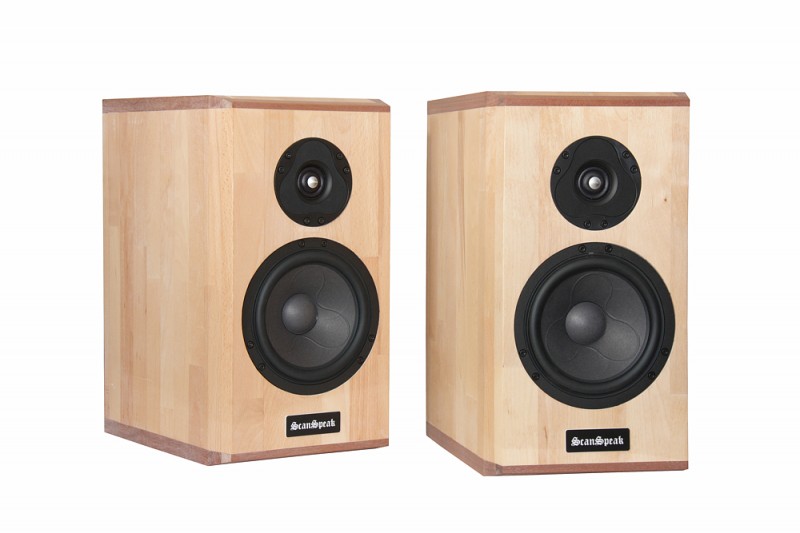

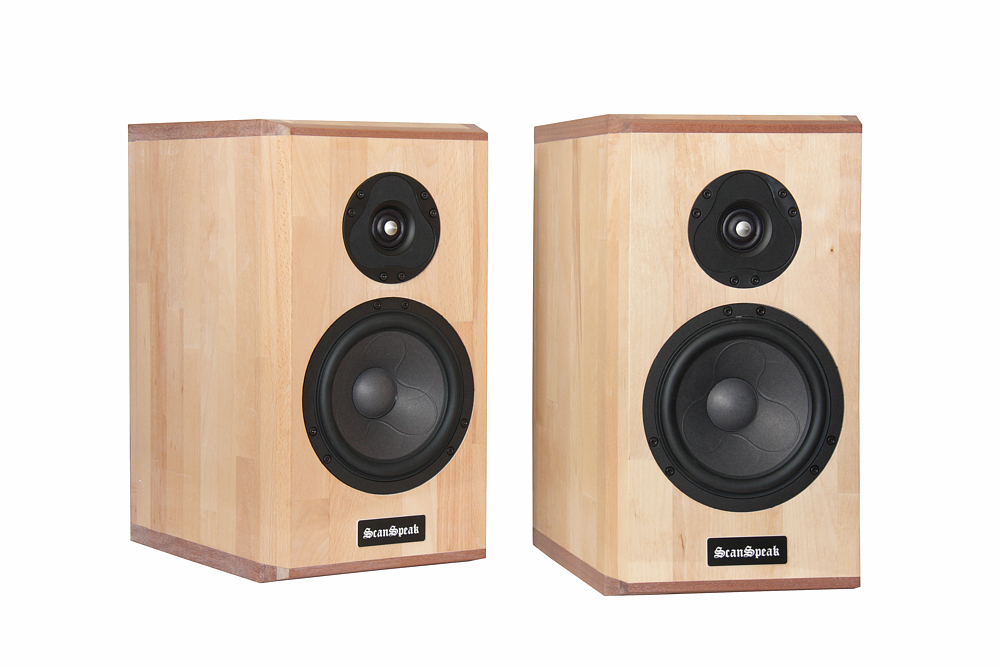

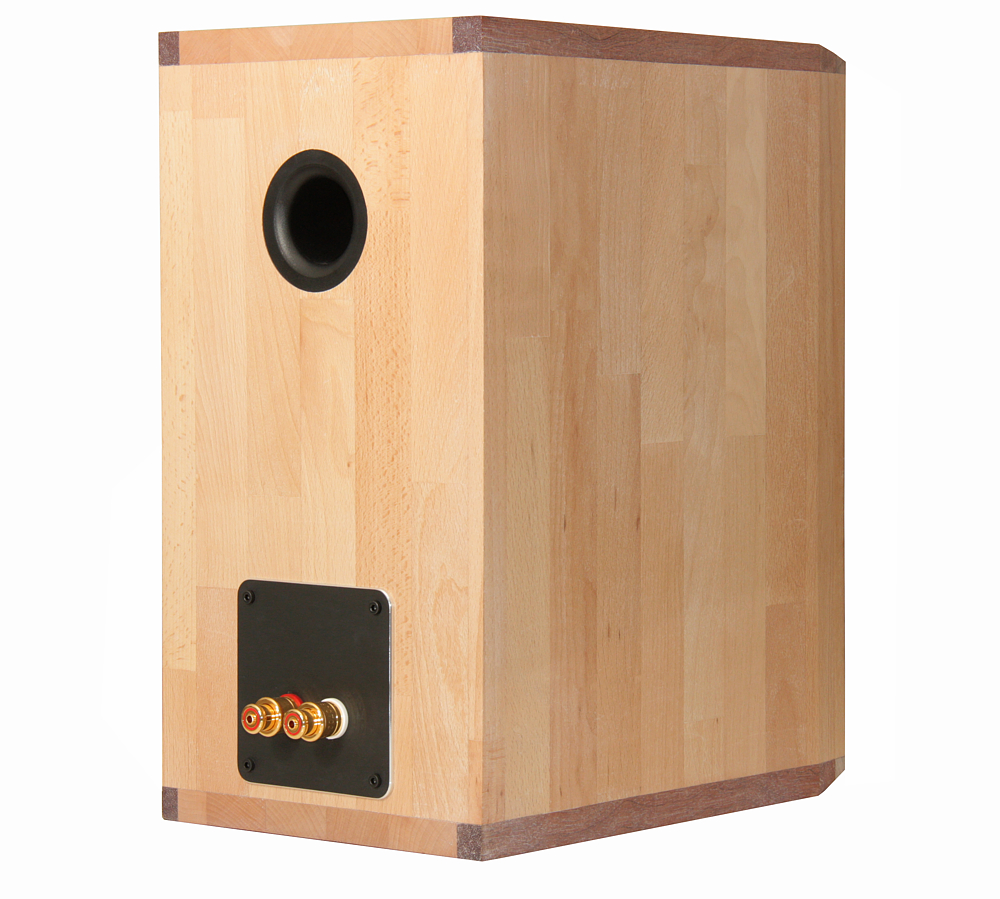

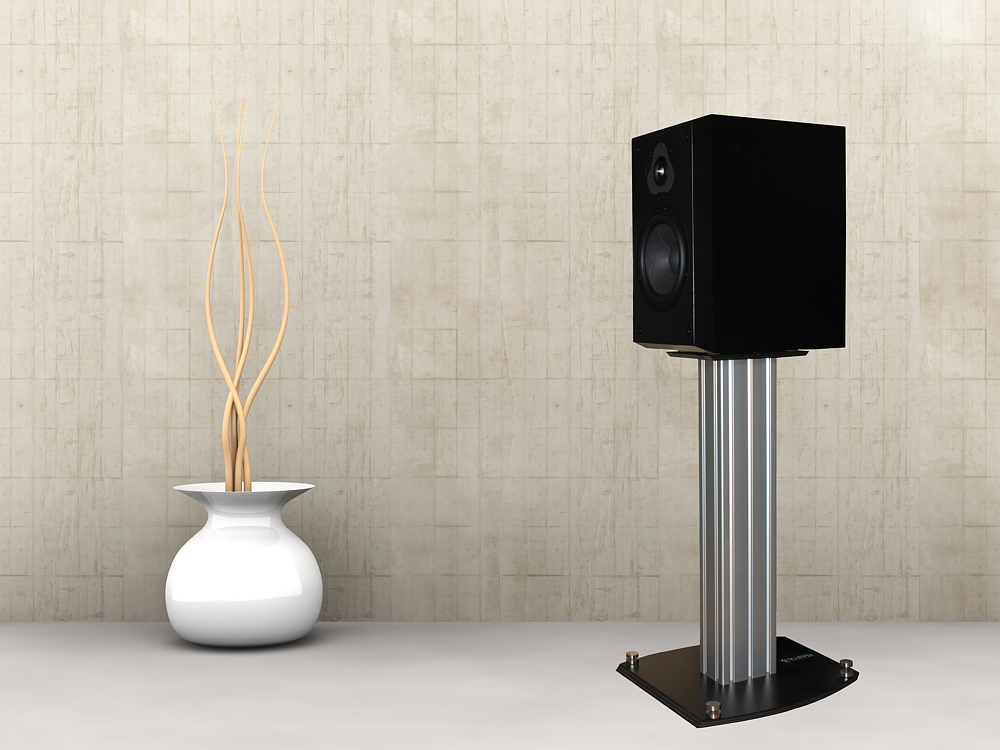

OBS: Her er vist to kabinet idéer. Det ene lakeret og det andet bygget i en tynd skald MDF med massive bøgeplader uden på.
Denne version tager over for den ældre M6 i RD

Nogle gange går tingene bare op i en højere enhed, som med 720R her. Det var en lang hård fødsel, fordi den bare skulle være perfekt i sin gengivelse og det stiller krav til utallige test og forsøg. Ikke mindre end 200 timers tuning ligger der bag denne version fra de første testkabinetter til det færdige resultat. Her målsætningerne fra projektet:

• Dyb musikforståelse; skal kunne gengive så man præcis ved hvad der er sket bag mixerpulten og i studiet



• Ingen toner må "stikke af" alt skal gengives med samme dynamiske niveau



• Bassen skal være tør og dynamisk som på en gulv højttaler



• Mellemtonen skal fremstå levende og med masser af detaljer



• Diskanten skal integrere perfekt med mellemtone gengivelsen, så de to enheder helt opleves som én stor enhed

Med 720R får du kort sagt alt det der skal til for at få hårene til at rejse dig på armen og med en god placering, ca. 30 cm fra væg i en stue på 30-40 m² kommer det enorme perspektiv frem og giver total oplevelsen. Vi bestræber os på altid at have denne i vores demo, men foreløbigt har de første 4 prototype sæt blevet købt af kunder der har været for at lytte - ofte på helt andre højttalere, men denne kan tilsyneladende noget helt unikt. (Vi prøver at holde næste demosæt i folden:)

De vigtigste nøgledata:

• System: 4 Ohm, basrefleks
• Anbefalet forstærker: 50-150W 8 Ohm

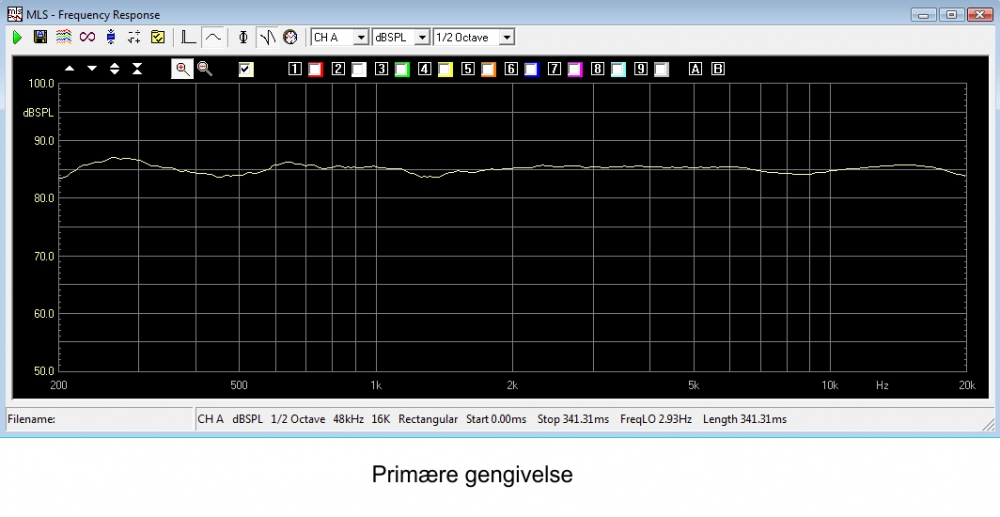

• Følsomhed: 87,5 dB (Målt 85 dB linjen på måling for lettere at kunne vurdere +/- udsving)

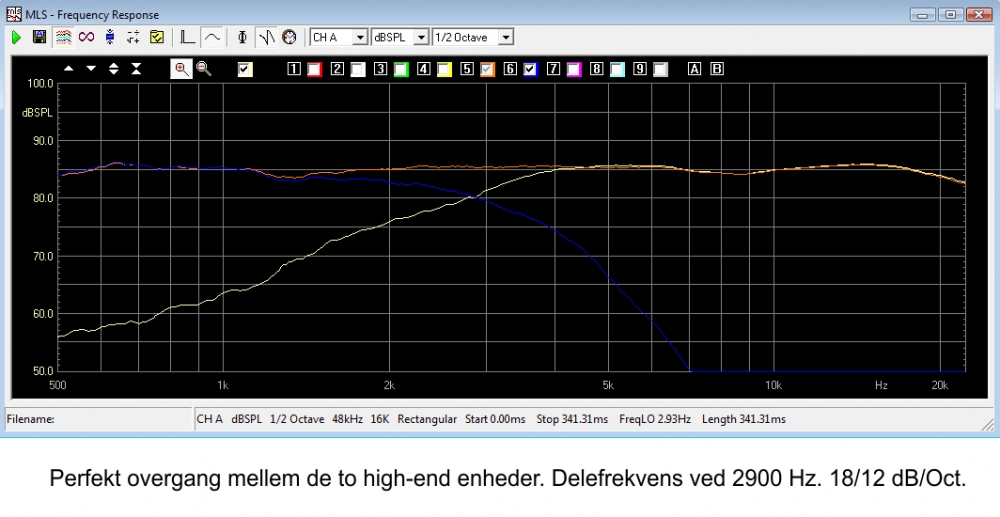

• Delefrekvens: 18/12 dB/Oct.

Noter:

• Meget nem at bygge. Hverken delefilter eller kabinet er kompliceret og vi er altid klar hvis der er spørgsmål undervejs. Tilsvarende højttalere koster typisk fra 30-40K sæt, så her er et eksempel på den helt store cost/benefit.

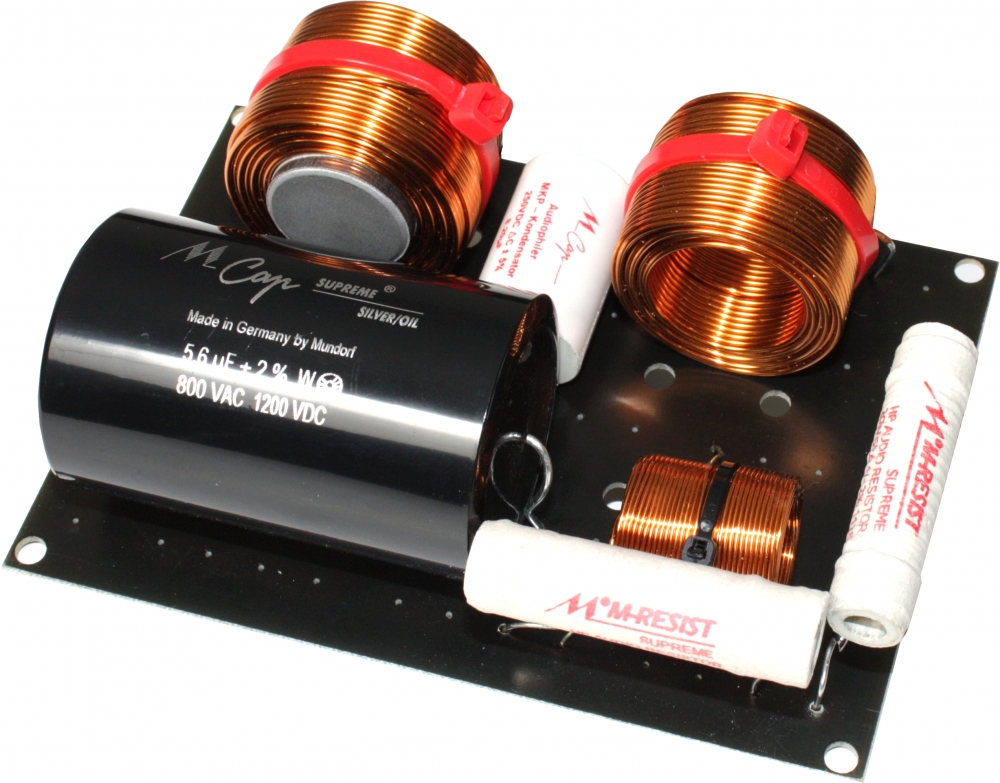

• Valget af delefilter komponenter er blevet til via testlytning. Foliespoler kontra wire; silver kontra gold & tin kondensatorer; 3 typer modstande osv.

Styklisten i denne pakkeløsning:

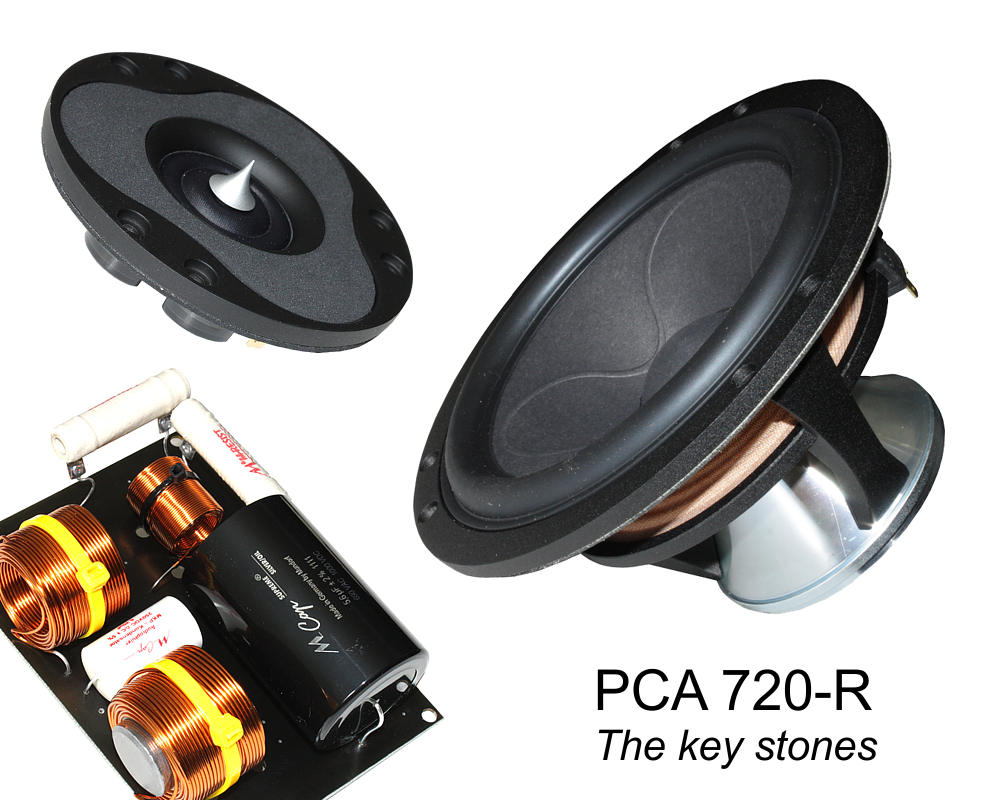

Scan-Speak R3004/662000	2
Scan-Speak 18WU/4741T00	2
Port double flared 5 cm	2
Terminal Rund (Bestil evnt. WBT hvis du ønsker)	2
Sort umbracho	32
Dæmpemateriale MDM3	4
Internt kabel 2,5 sqmm	2

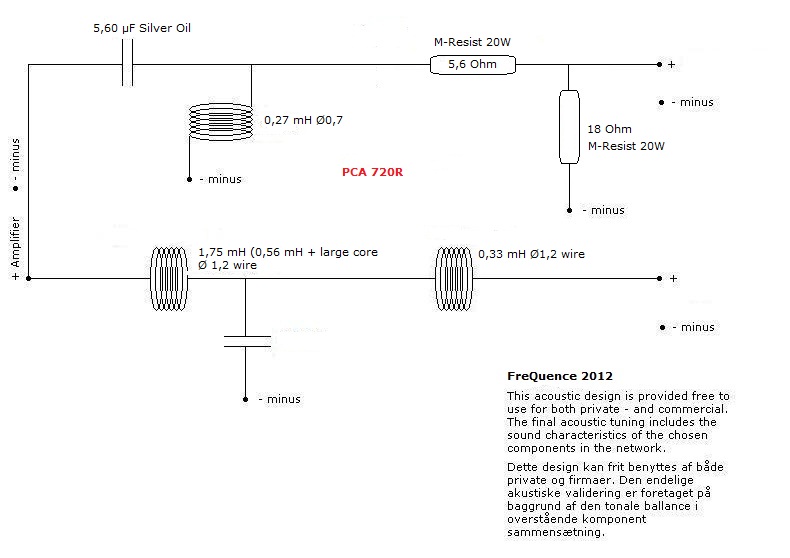

5,60 µF Silver Oil	2
10,0 uF P250V M-Cap	2
5,60 Ohm M-Resist	2
18,0 Ohm M-Resist	2
0,56 mH mH Ø1,2 mm wire + large core (1,75 mH)	2
0,27 mH Ø0,7 mm wire	2
0,33 mH Ø1,2 mm wire	2
